Leçon 1
Période et fréquence d’un signal périodique
Un courant alternatif est un courant qui change de sens en permanence. Il circule donc alternativement dans un sens puis dans l’autre, puis dans un sens, puis dans l’autre (etc…), un peu comme si on inversait en permanence et très rapidement les bornes de la pile.
Le courant continu circule toujours dans le même sens. Qu’il soit continu ou alternatif, le courant sort toujours par la borne + du générateur.

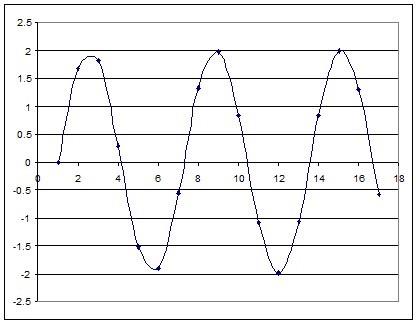

On mesure la variation de la tension en fonction du temps pour le signal délivré par un générateur (un peu comme celui des TP, branché sur « alternatif »), on obtient le graphique ci-contre :
C’est la durée du motif élémentaire.
Autre définition : c’est le temps qui s’écoule pendant deux alternances consécutives (1 alternance positive, une alternance négative).
La période se note T et s’exprime en seconde (s).
C’est le nombre de motifs élémentaires par seconde (le nombre de périodes par seconde). Elle se note f et s’exprime en Hertz (Hz).
f = 1/𝑇
𝑇 Période en secondes (s)
f Fréquence en Hertz (Hz)
En France, la fréquence du courant du secteur est de 50 Hertz (T = 20 ms = 0,020 s).
Le signal proposé dans l’activité a une période de 6,5 s environ. Calculez la fréquence de ce signal.
f = 1 / T
f = 1 / 6,5 = 0,15 Hz
La fréquence de ce signal électrique est d’environ 0,15 Hertz.

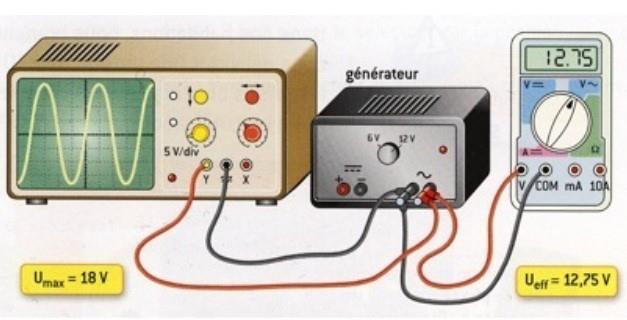

C’est la valeur de la tension au sommet de l’alternance positive.
Elle se note Umax et s’exprime en Volt (V)
