Leçon 3
L’intensité du courant et sa mesure

- L’unité d’intensité est l’ampère (abréviation : A).

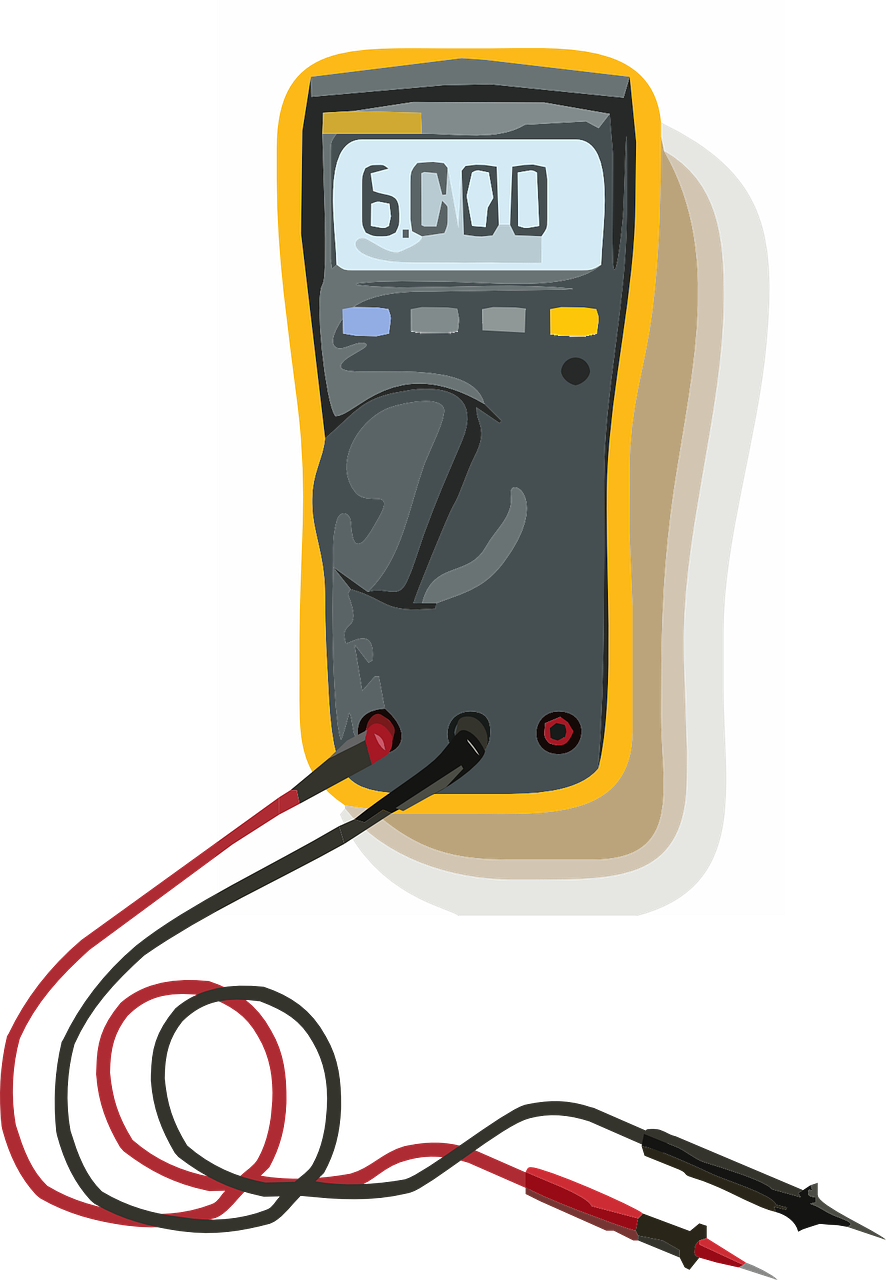

- On mesure une intensité avec un ampèremètre (symbole normalisé : ).

1 kA (kiloampère)= 1000A
1mA (milliampère) = 0,001A

A L’intensité du courant se note I .
Exemple : I = 300 mA

L’intensité nominale d’une lampe est inscrite sur son culot.

- Si l’intensité qui traverse la lampe est supérieure à son intensité nominale, la lampe brille trop : il y a surbrillance.

- Si l’intensité qui traverse la lampe est inférieure à son intensité nominale, la lampe brille peu : il y a sous-brillance.

- Lorsque la tension aux bornes de la pile est très proche de la tension nominale de la lampe, la lampe brille normalement car l’intensité qui traverse la lampe est alors très proche de l’intensité nominale. L’intensité nominale est donc l’intensité qui permet à la lampe de fonctionner normalement .

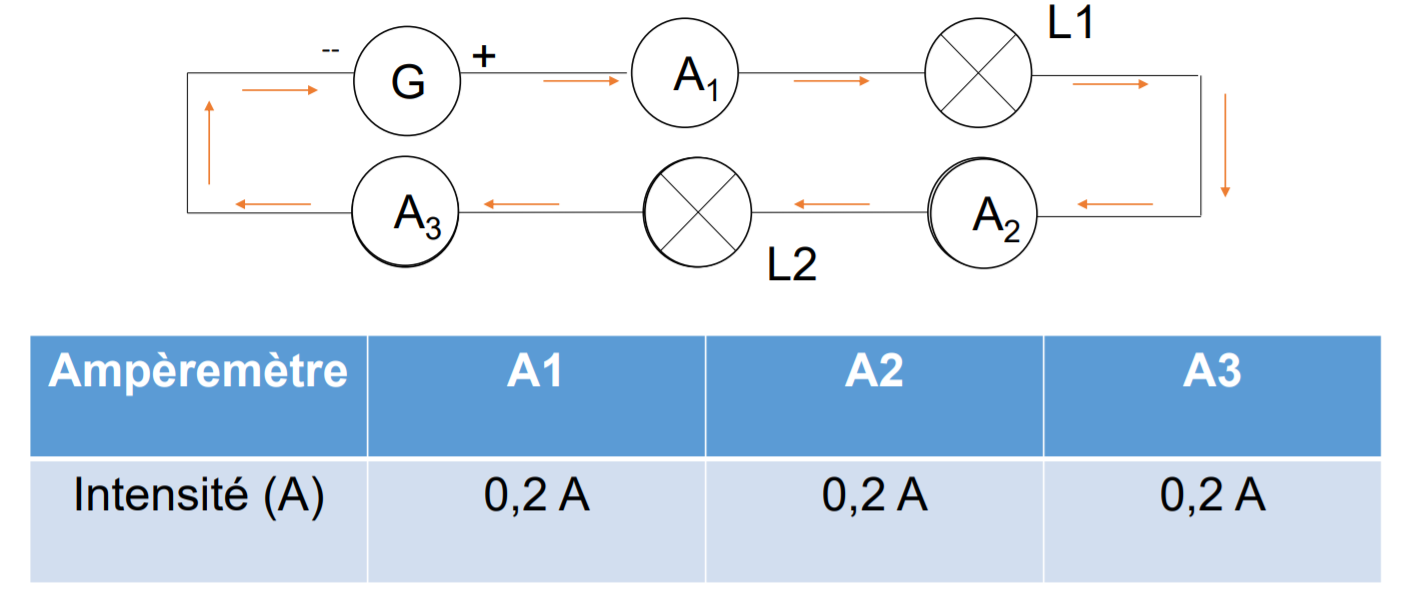

- L’intensité du courant qui sort du générateur est la même que celle qui « revient » au générateur.

- Les lampes ne « mangent » pas de courant puisque l’intensité du courant qui sort de chaque lampe est la même que celle qui entre dans chaque lampe.

Dans un circuit en série, l’intensité du courant est la même en tout point du circuit.

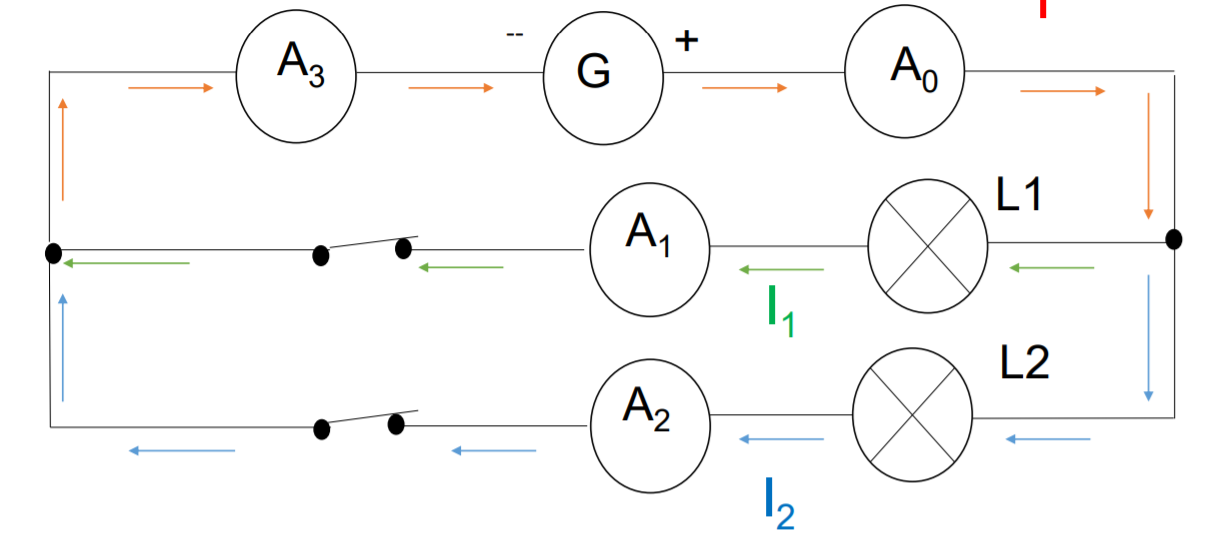

- Les ampèremètres A0 et A3 mesurent l’intensité I du courant qui circule dans la branche principale.

- L’ampèremètre A1 mesure l’intensité I1 du courant qui circule dans la 1ère branche dérivée.

- L’ampèremètre A2 mesure l’intensité I2 du courant qui circule dans la 2ère branche dérivée.

On constate que :

I = I1 + I2

Dans un circuit en dérivation, l’intensité du courant qui circule dans la branche principale est égale à la somme des intensités des courants qui circulent dans les branches dérivées.
